应用兆易创新GD30WS8805X PMIC,Skullcandy骷髅头TWS真无
作者:网站采编关键词:
摘要:作者:充电头网 前言 TWS耳机经过数年来的迅猛发展,无线传输技术的不断更新,已经从多个角度领先传统的有线耳机,使用非常方便,支持开盖连接,戴上耳机自动播放等传统有线耳
作者:充电头网
前言
TWS耳机经过数年来的迅猛发展,无线传输技术的不断更新,已经从多个角度领先传统的有线耳机,使用非常方便,支持开盖连接,戴上耳机自动播放等传统有线耳机不具备的功能,从而成为主流消费者的最爱。
Skullcandy骷髅头耳机算是耳机品牌中的时尚品牌,也推出了多款真无线耳机,充电头网今天要拆解的这款耳机采用清新绿色配色,和传统耳机非黑即白的配色不同,非常新颖。下面就对这款耳机进行拆解,看看内部都使用了哪些厂商的方案吧。
Skullcandy TWS耳机开箱

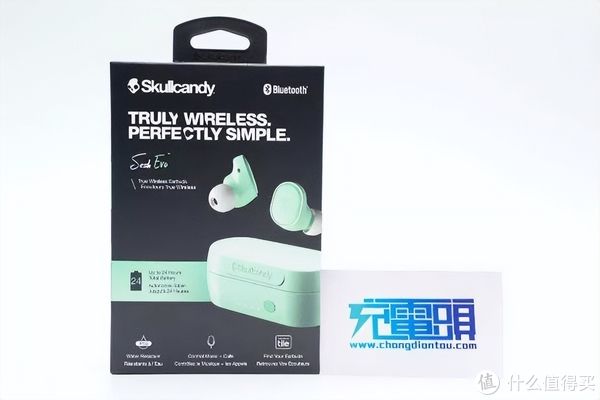

包装盒正面设计有Skullcandy品牌、产品名称、外观以及卖点。

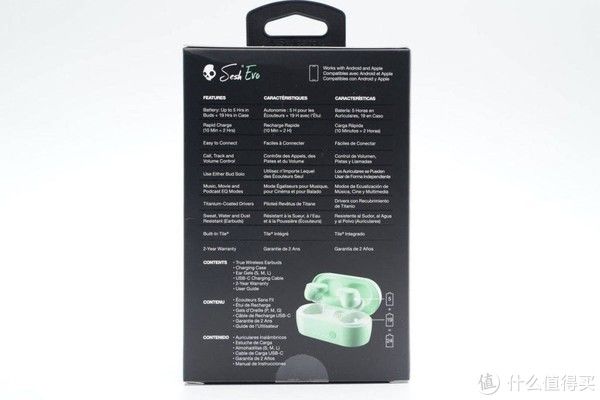

包装盒背面同样是介绍了产品的特色功能,下方是配件信息。

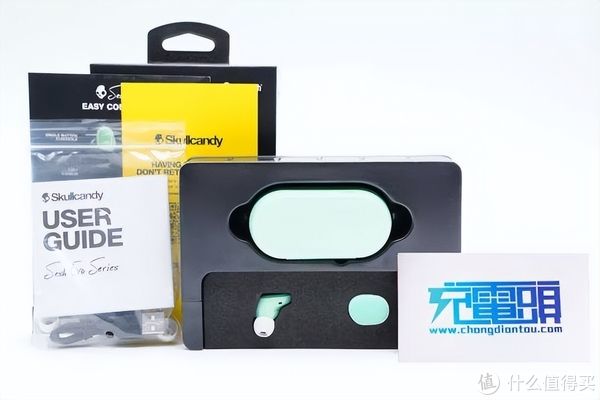

包装内含耳机、充电盒、充电线、附赠的耳塞以及使用说明。

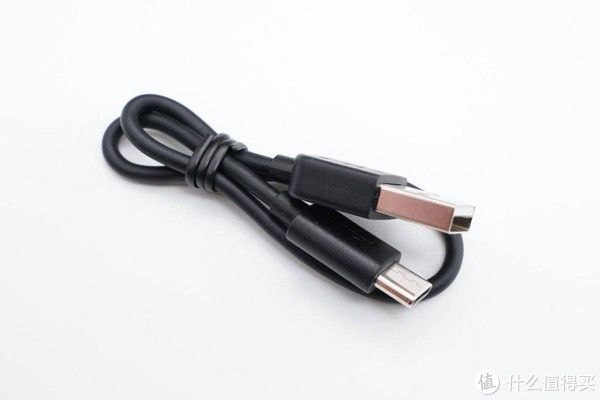

附带数据线是A to C短线,方便携带和充电使用。

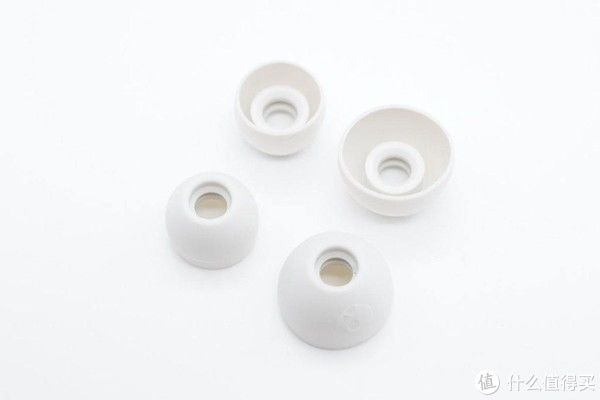

可替换的两对白色硅胶耳塞,耳机上自带的是中号,以适应不同人的耳道大小。

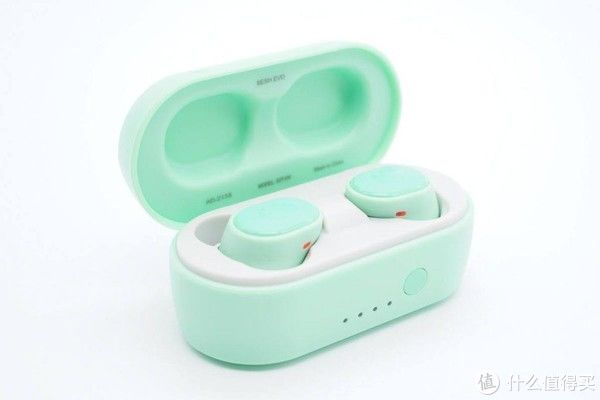

Skullcandy这款耳机充电盒和耳机均采用绿色配色,看上去十分小清新。

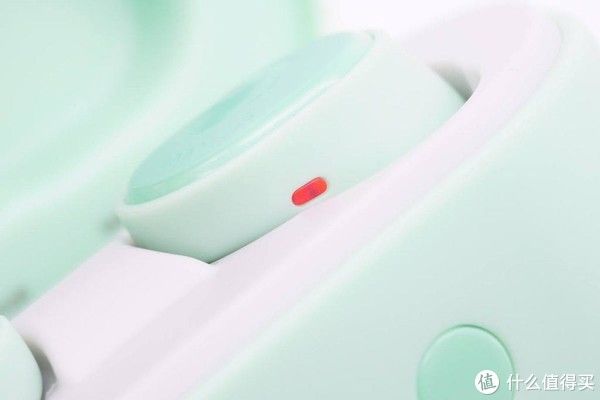

耳机侧面设有指示灯,正常使用时亮蓝光。

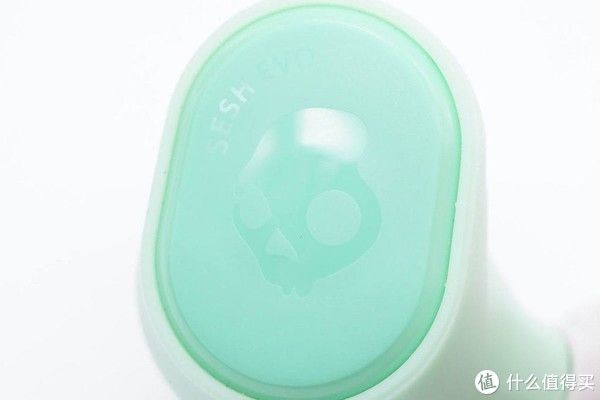

正面外壳上设计有骷髅头logo。

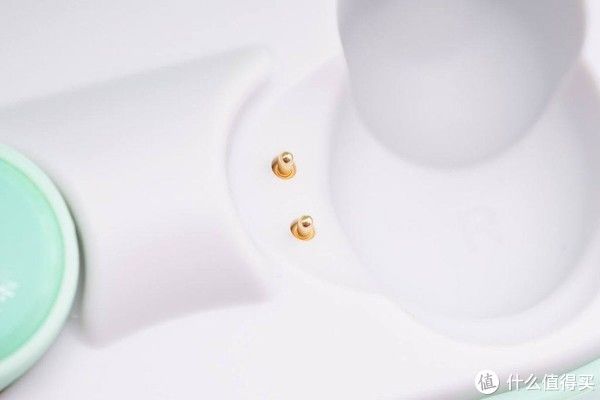

充电座舱内给耳机充电的Pogo Pin。

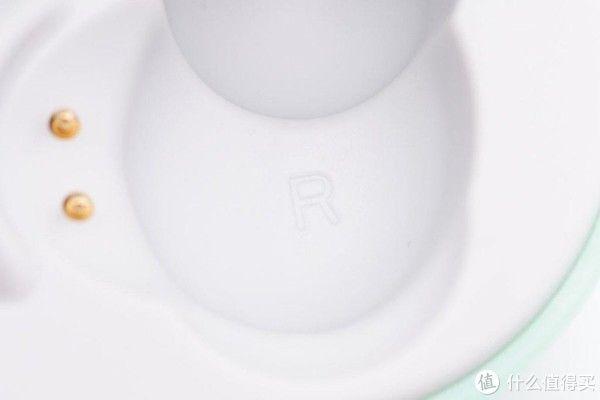

槽内设计有R字样,方便用户区别使用。

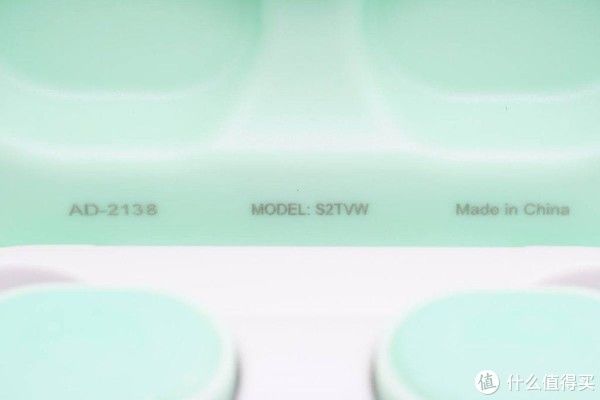

盒盖内侧信息特写,型号S2TVW,中国制造。

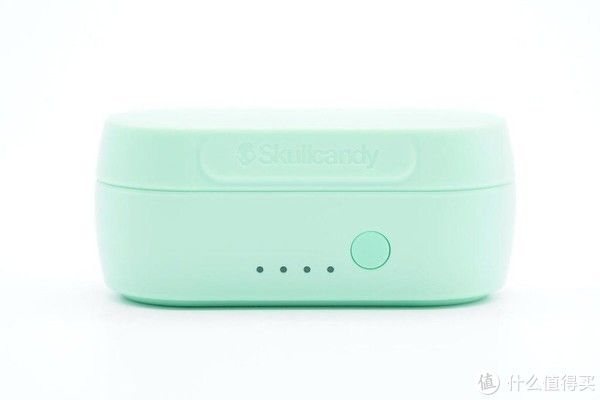

充电盒前端设计有Skullcandy品牌logo、电源键以及电量指示灯。

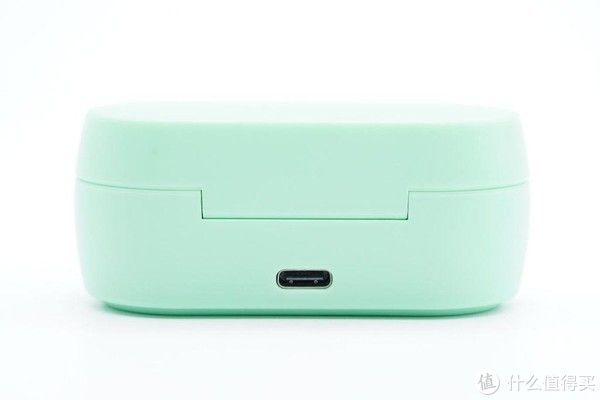

背面设有USB-C充电接口,紧跟时下潮流不挑充电器。

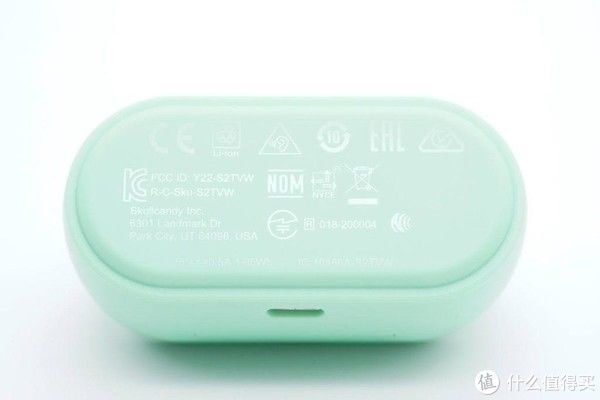

底部外壳上有产品相关参数:5V0.5A 1.85Wh,还有KC、CE、NOM、NYCE、EAC等认证信息。

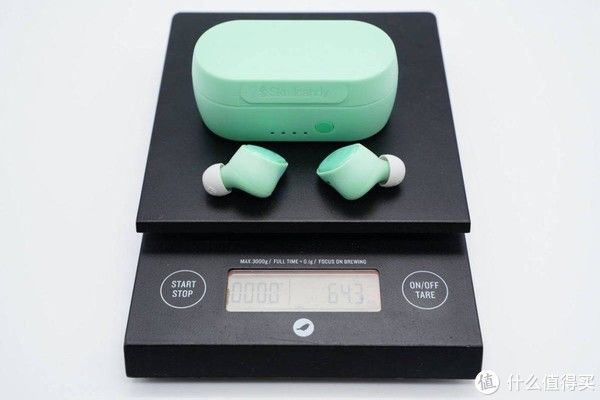

耳机和充电盒总重量为64.3g。

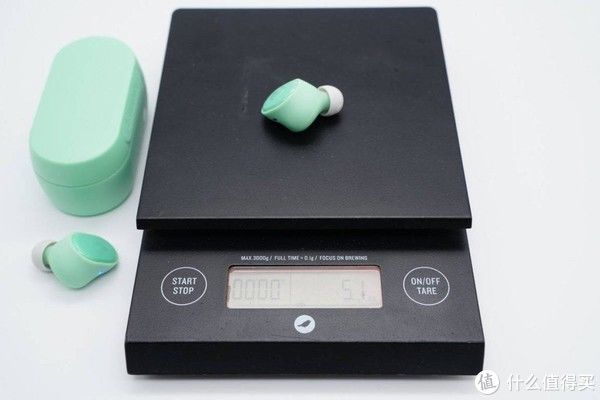

单个耳机重量为5.1g。

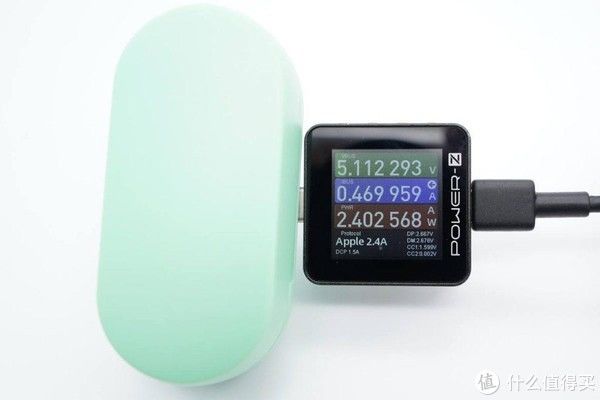

使用充电盒给耳机进行充电,通过ChargerLAB POWER-Z KM002C测得输入功率为5.11V 0.47A 2.4W。

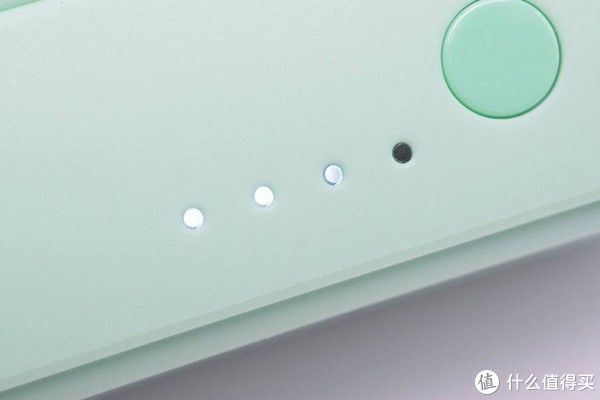

充电盒指示灯亮白光。
Skullcandy TWS耳机拆解
这款耳机的充电盒拆解较为轻松,使用撬棍即可轻松撬开耳机充电盒。

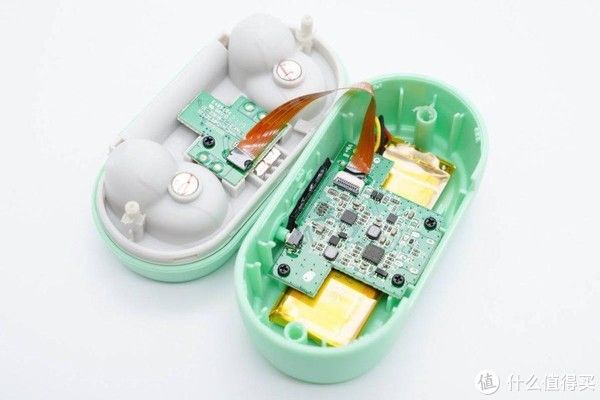

充电盒内部采用层叠设计,PCB对应充电仓外壳耳机设计,电池在充电仓底部,充分利用空间,减小体积。

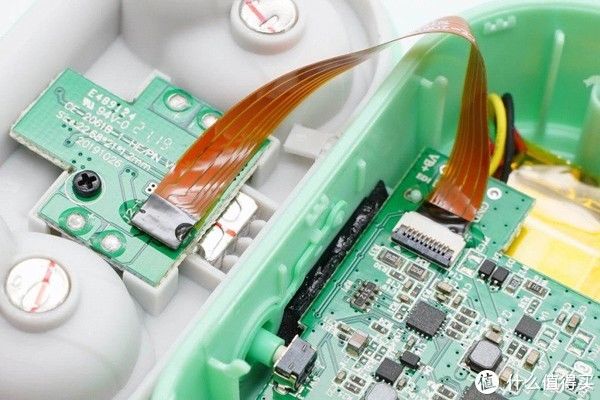

为耳机充电的触点小板采用排线连接固定,便于组装。

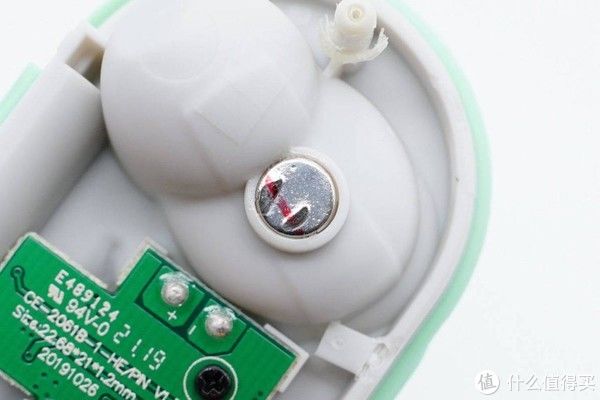

吸附耳机的磁铁特写,使用胶水固定在壳体内部。

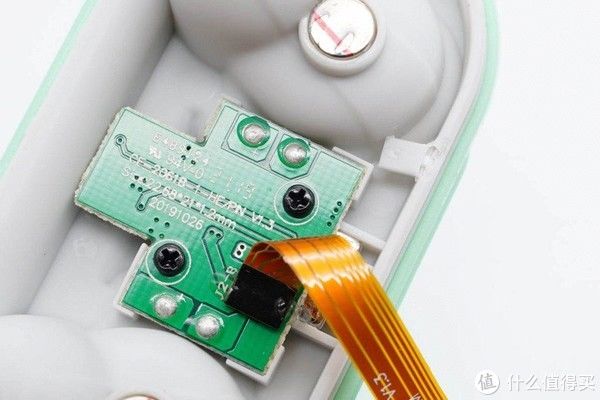

为耳机充电的小板使用螺丝固定在充电仓壳体内部。

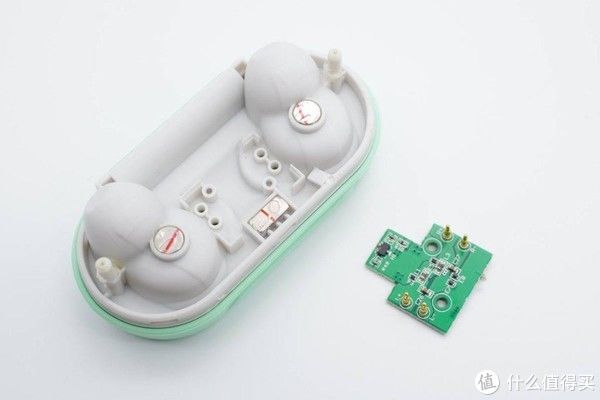

拧开螺丝取出充电小板,小板焊接顶针和霍尔元件。

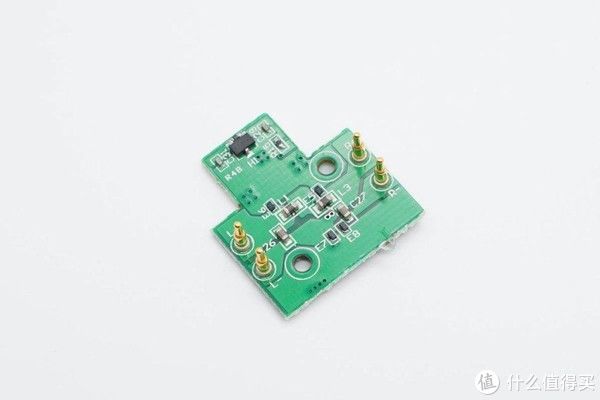

小板正面特写,耳机充电输出有电感、电容滤波,TVS进行静电保护。

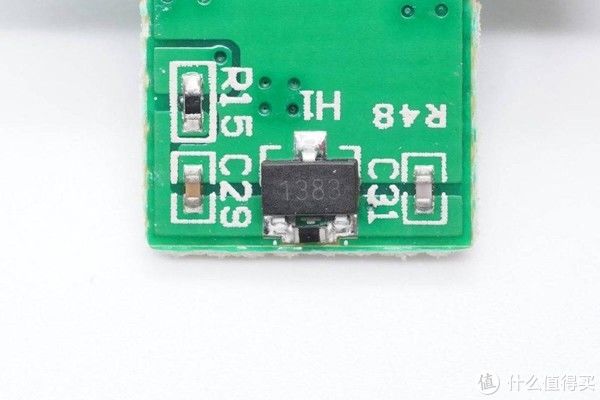

霍尔元件丝印1383,用于检测充电盒盒盖打开和关闭的磁场变化,输出电信号给单片机,控制耳机开机或关机。

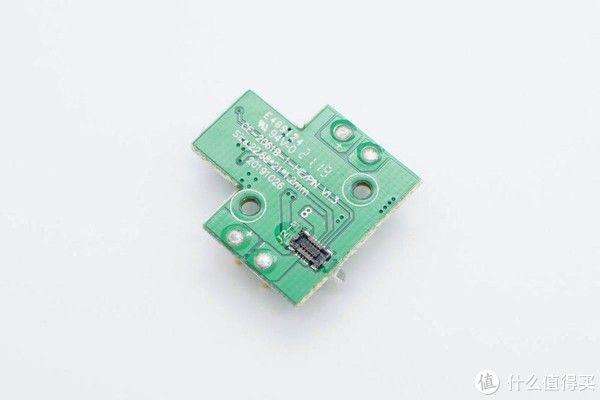

充电小板背面焊接一个BTB连接器。

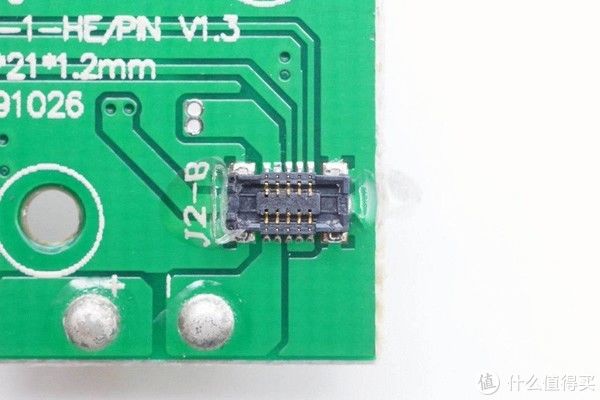

BTB连接器特写,打胶固定。

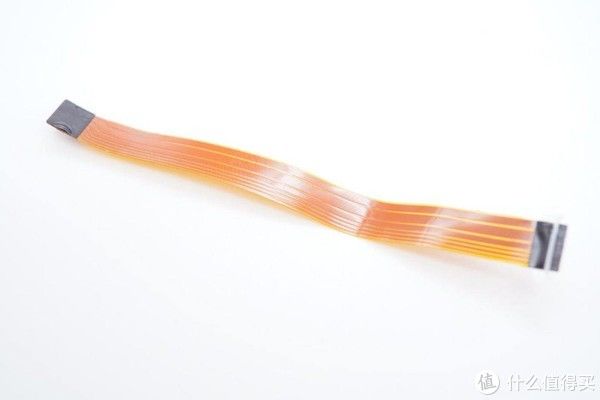

连接充电盒主板和充电小板的排线特写。

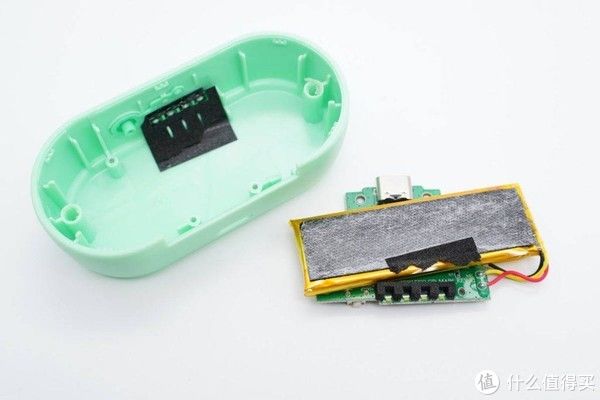

继续拆解充电盒,电池使用双面胶粘贴在充电盒底部。

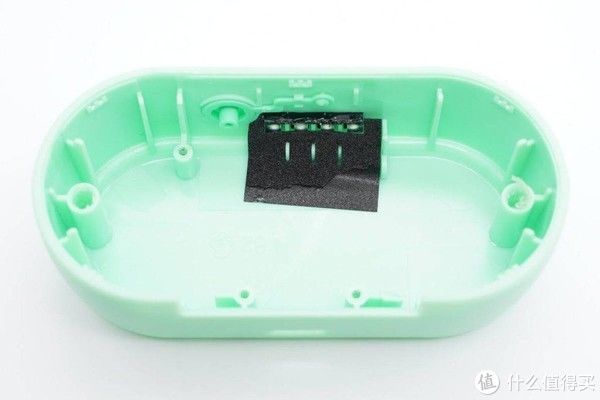

充电盒内贴有防止漏光的胶带。
